谈到地下管廊，大家脑海里立刻浮出的景象有：黑漆漆的地下，巨大、巨多的管道，污水流通的声音，臭气熏天。。。。。。，如果想打个电话，还需要四处找信号。

今天大家跟随上海沪光通讯一起认识了解高大上的地下管廊吧！

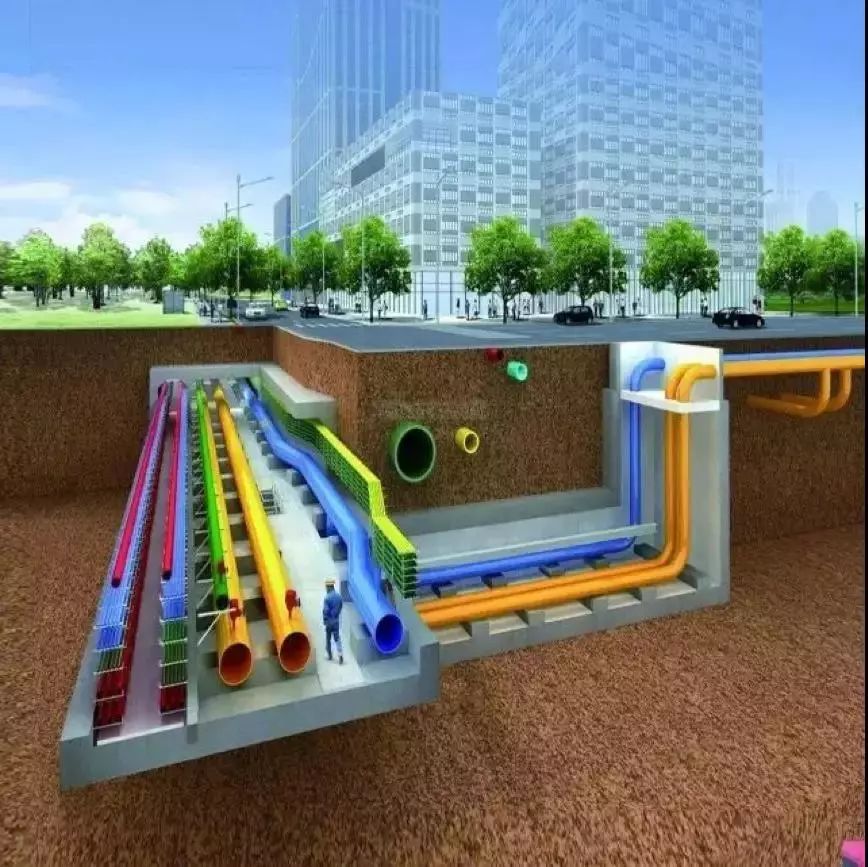

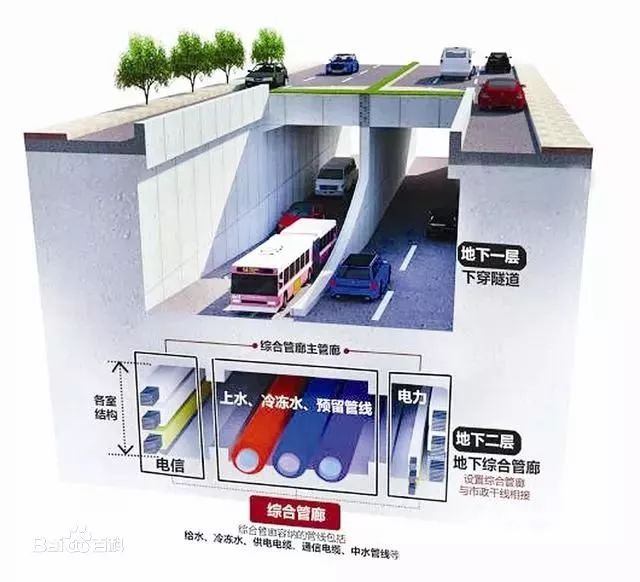

综合管廊（日本称“共同沟”、中国台湾称“共同管道”），就是地下城市管道综合走廊，即在城市地下建造一个隧道空间，将电力、通信，燃气、供热、给排水等各种工程管线集于一体，设有专门的检修口、吊装口和监测系统，实施统一规划、统一设计、统一建设和管理，是保障城市运行的重要基础设施和“生命线”。




电话在管廊中的应用意义

在规定中，管廊中应设固定通讯系统，并且在性能的要求上没有什么特殊的要求，貌似一个可有可无的装置，又因为管廊传输距离长的特殊结构形式，普通的模拟电话又无法解决在管廊内的通讯，因此大都采用光纤传输的模式，这样大多数业主都哀声载道，认为为了这样一个可有可无的产品花了这么多的钱不值得，因此在采购产品的时候大都为了响应国标中的要求，不关注产品的质量和性能，只为解决“有没有”的问题而选择一款价格低廉的产品，但是事实情况又是如何呢？



以下是我们工作中积累的经验，对管廊固定通讯系统在管廊中的应用以及管廊通讯系统必备的一些功能积累 ，今天与大家一起分享。

1、管廊应用

（1）应用场景及需求

     Ø 化工、油气企业或大型工厂；

     Ø 大型城市综合体或城市中心地下管廊；

     Ø 管廊即管线走廊，通常廊道空间较大；

     Ø 管廊布置包括电力、电信管线，燃气、供热管线，排水、雨水管线等；

     Ø 总机房实现统一管理；

     Ø 合理分配资源。





（2）应用难点

对管廊应用需求程控交换机时应考虑到一些应用难点：

     Ø 管廊作为管线通道通常机房使用面积不大，机柜难以进出；

     Ø 管廊延伸区域跨度大，各节点距离较长；

     Ø 管廊应用设备应以小型设备为主；

     Ø 管廊应用可能需求语音系统支持应急调度功能。

2、功能应用

（1）集团彩铃

可设置个性化音乐作为彩铃，用户拨打公司号码或员工手机均可听到彩铃，提升企业统一形象。

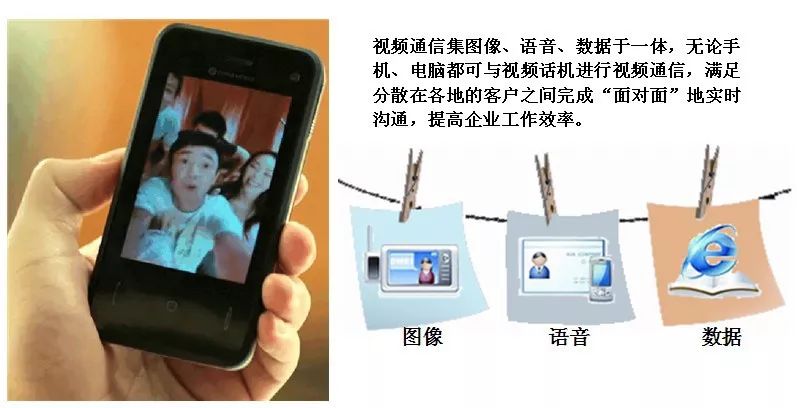

（2）视频通信

视频通信集图像、语音、数据于一体，无论手机、电脑都可与视频话机进行视频通信，满足分散在各地的客户之间完成“面对面”地实时沟通，提高企业工作效率。

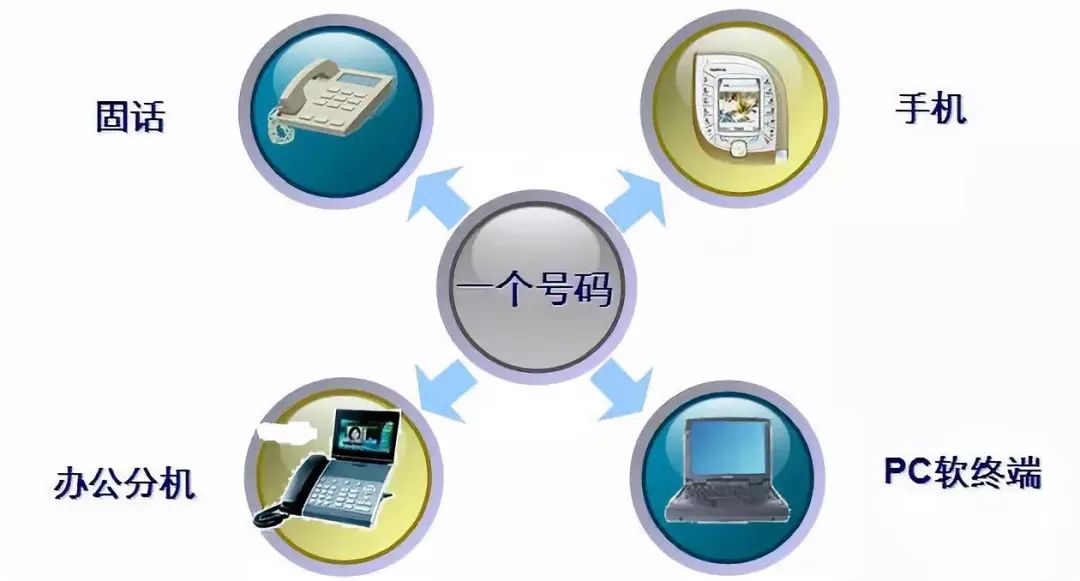

（3）一号通内线互拨

    ①一个号码：无需再记多个号码，提高沟通效率

    ②一次搞定：只要一次拨号就能够找到对方

    ③方便接听：可以用固定电话、手机、PC接听

    ④下挂IP终端注册可随时改变位置，账号不变则分机号码不变、拨号方式不变。



（4）大组呼功能

同一个号码可以分到任意组，可以有效避免人员不能跨岗位指挥。可以对任意号码设定一个组，发起组呼，也可以对设计好的既定分组，选定任意组，发起多组组呼。也可以选定任意号码，任意组发起大组呼。

（5）终端多样性

通过用户网关可以接入普通话站，防爆话站。也可以通过广播网关接入扬声器。还可以通过集群网关接入对接机，无线网关接入手机。通过视频网关网络摄像机。满足了系统的可扩展性，冗余性。

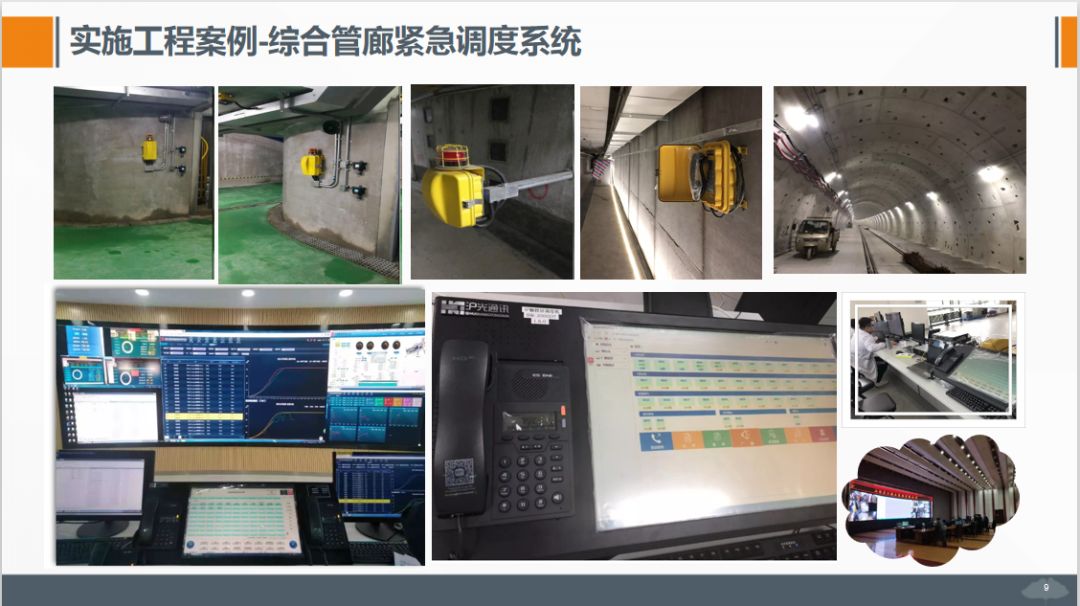

（6）丰富的调度指挥功能

值班人员通过触摸式调度台可以实现群呼、紧呼、单呼、组呼、广播、录音查询下载、强插、强接、强拆、来电转移、来电转接等功能。

（7）强大的电话、广播找人功能

任意分机可以发起组呼功能，并发起多方会议。分机发起组呼后，如果设定为振铃组，组内所有话站，扬声器会振铃，当任意话站接听后，其他正在振铃的全部挂断，实现接听方与发起方双方通话。如果设定为呼叫组，当分局发起组呼后，所有自动带接听功能的话站，扬声器自动转为扩音模式。如果组内任意话站摘起手柄，，同时拨设定的指定代码，将其他正在扩音状态的话站，扬声器关闭，实现接听方与发起方双方通话。从而实现不仅仅调度值班人员能发起找人功能，分机也可以实现电话、广播找人功能。



光纤电话在管廊中的的作用

在管廊工程中，只对固定通讯系统做了一个简单的描述，包括电话安装的地点、电话之间的距离、信号的连接方式等几条，国标作为项目施工的一个最低的标准，这样的要求只是解决了一个“有没有”的问题。既然固定通讯系统在管廊内有这么重要的作用，那么固话系统就不简单的是一个“有没有”的问题，应该是一个“能不能用”的问题。对于解决“能不能用”的问题，笔者认为应该有以下几个方面来考虑。

1、针对管廊传输距离的特点，应采用光纤传输的方式。

2、针对管廊恒温恒潮的特点，入廊的电气产品都必须具备不低于IP65的防护等级这是由管廊恒温恒潮的特点决定的，管廊内滋生的微生物繁多，这种微生物对电子元器件的腐蚀将会非常严重，因此入廊的电气设备都需要具备非常好的防护等级，国标中要求是不低于IP65，笔者认为IP67会更符合管廊的使用，因为潮气对设备是全方位的包围，IP65是防水溅，IP67是防水浸，这对于长时间工作在管廊这种环境下的电气设备来说，防水浸将会对设备有更好的防护效果，也能使设备的使用寿命更长。笔者在走访中发现在管廊内因为防护等级不够造成设备损坏的主要有两种设备，一种是管廊电话，一种是摄像头，好多业主在采购时贪图便宜，采用了防护等级不够的设备，给后续的工作造成了巨大的麻烦。

3、作为一套通讯保障系统，他同时也是一套紧急电话系统，因此系统一定要有一键呼叫的功能。

4、作为一套通讯保障系统，系统就应该做到能和外界公众网互联互通，不但做到管廊内的电话能打出去，也能做到外界公众网的电话用户能打进管廊内，并且要做到在管廊内拨打任意电话都不影响其他电话的使用，真正做到通话无阻塞

5、作为一套通讯保障系统，系统要做到系统内的各个电话良好的状态，那么如何做到动辄几百台甚至上千台的电话都保证好用呢？如果靠人工来进行维护，观察每台电话能用与否，这个是不现实的，因为电话的好用与否从外观是看不出来的。这样就需要固话通讯系统对其终端以及中间连接设备都有监控的功能，能在系统中的任何组成部分包括但不限于交换机、光纤收发器、光端机、电话等出现故障的时候，第一时间得到反馈，报告给运维人员进行维修。这也就是大家常说的系统要具备自检的功能。

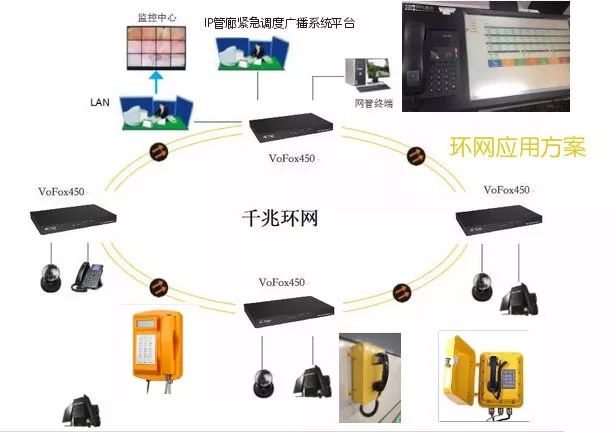

6、系统有了自检功能对于通讯保障系统是远远不够的，因为无论何种系统的组网方式，鉴于管廊的结构，大都采用级联的模式，中间任何一个连接设备都对下一个连接设备提供传输信号，这样一旦某个中间设备出现故障，都会使故障设备以后所有的设备不能使用，造成整个通讯系统的崩溃。为了杜绝这种情况的发生，系统应该具备一个具有自愈功能的网络。这里说的自愈不是说设备坏了自己能修复，而是说网络中如果有一个点发生故障，采用技术手段可以使整个网络还能继续使用，不能因为一点故障造成网络崩溃或者瘫痪。自愈的手段目前有两种实现手段，一种是采用光纤自愈交换机的模式，一旦该交换机出现故障会自动短接该交换机保证网络的使用；另一种是采用光纤自愈环的模式，采用光传输的两面性，绕过故障点来保证网络的使用。

7、作为通讯系统，还应该具备录音功能，为管廊出现紧急情况的调查取证提供依据。

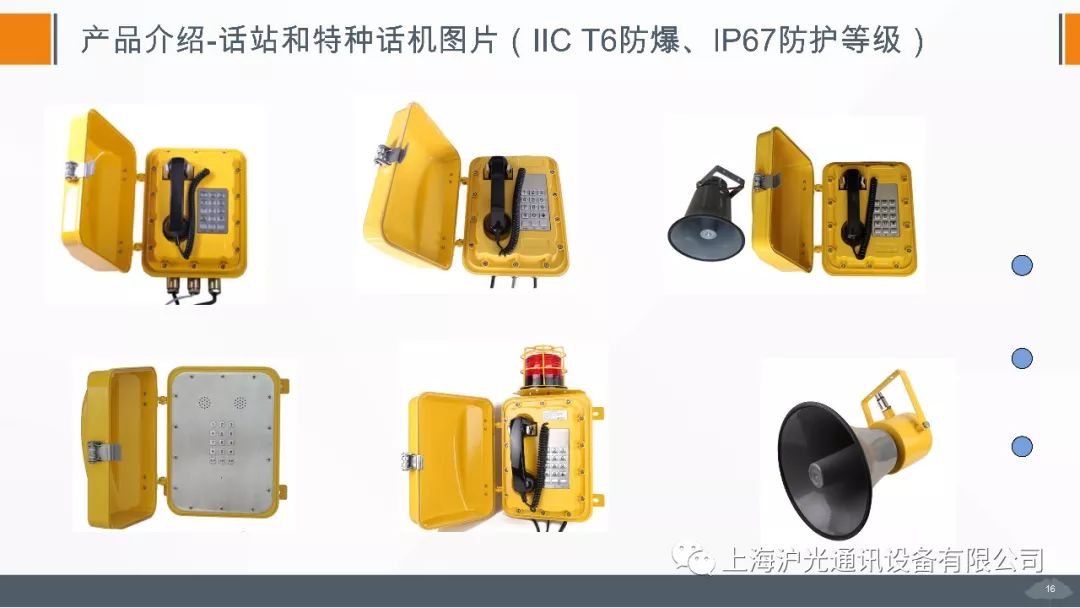

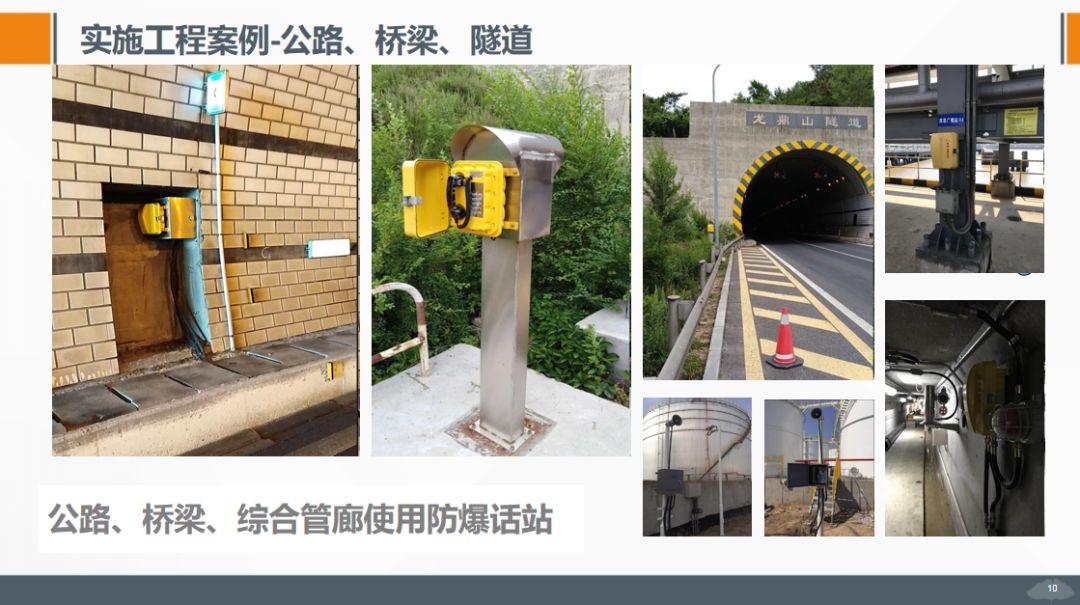

8、现在好多管廊设计有燃气仓，在GB50838-2015中明确规定，燃气仓属于二类防爆场所，那么在燃气仓内的电气设备就需要有防爆的资质，也包括固话通讯系统中的电话，必须具备国家级实验室出具的有效的防爆资质，至于本安还是隔爆，只要满足二类场所防爆的要求即可。





安全性

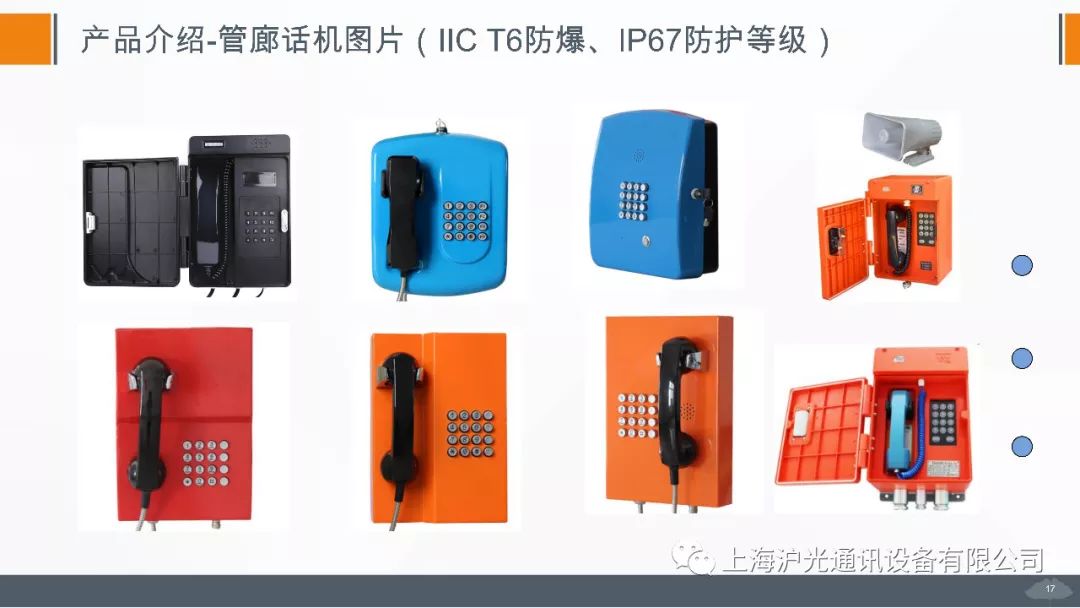

管廊的潮湿环境决定管廊内的光纤电话分机必须具有非常好的密封性。目前各大设计院基本上都要求分机的防护等级在IP65或以上，但一旦管廊内进水分机将全部报废。试想一下，管廊被水淹没后，各个入廊单位都将派人入廊紧急维修，这时一套完善的通讯系统会对整个抢修工作起到多么大的帮助，而具有IP67防护等级的通讯设备可以使设备即使在水浸泡后依然保持完好的工作性能，由此可见，地下管廊通讯设备是否具备IP67的防护等级至关重要。同时管廊内潮气及各种微生物等腐蚀物广泛存在，对设备腐蚀很严重，防护等级高的管廊分机对机器内的电路保护一定会更好，客观上将起到延长管廊内分机使用寿命的作用。



抗干扰性

管廊潮湿的环境以及本身滋生的沼气等有害气体对人的生命是有严重危害的，为保障运维人员的安全，管廊内各种排风通风设备将不定时开启或者常开，而这些通排风设备（主要是电机）的运转会产生很复杂的电磁干扰，进而对管廊电话信号必然产生干扰。目前唯一能解决这一干扰的传输方式就是采用全光纤接入，但这里我们要强调的是“全光纤”——无论分机还是副机全部采用光纤连接。

目前我们有些厂家虽然也提出全光纤接入的概念，但实际上只是主干路采用光纤连接，副机和分机之间采用电缆连接，这时候需要注意的就是线缆在管廊内的潮湿环境中衰减是非常严重的，由此必将引发系统故障率特别高，且维修复杂，用不了几年电缆就需要更换，带来巨大的工作量。由于现在管廊大部分的业主属于PPP模式的业主，大部分的运营时间在20~25年之间，那么在通讯系统的全生命周期中，最大量的减少维护量也会为业主带来可观的利润空间。



呼入呼出畅通

管廊的建设位置决定了手机是无法在此使用的，那么管廊内的光纤电话就是唯一对外通讯的工具，它应该做为一种通讯保障系统存在，这就决定了管廊光纤电话不能等同于其他的工业电话或者紧急电话，管廊光纤电话不但要实现廊内各个分机以及和中心的自由通话，而且还能和外界公众网的用户自由通话，不但要能自主的打出去，而且还应该让外界公众网的电话自由的打进来，这样会有效的提供运维人员平时的工作效率，也可以在特殊情况下起到通讯保障的作用。

这里需要注意的一点就是有些厂家打擦边球，他们对他们的产品只提能实现对外通话功能，却不提能同时有多少部电话同时通话，即不提他们的系统能接多少部外线，因为大部分管廊的入廊单位会有几家或者十几家，再考虑到抢险救灾时的特殊情况，1，2部或者3,4部外线接入是明显不够用的。尤其是有些星型接法的方案，主机和副机完全就是一部电话，副机的作用就是把主机的听筒和麦克以及拨号键盘给延伸出去，主副机应用一个号源，这样做任何一部电话如果在通话，其他电话就不能再用，而且从外面打进来的电话也只能在主机上接听，副机是接听不到电话的。这些需要管廊用户在采购的时候密切注意。



系统稳定性

考虑到管廊光纤电话的数量众多，如何确保它的安全稳定性，自愈环功能和自检功能尤其重要。此项功能将在出现故障时快速排除故障，避免系统崩溃，也为管廊延伸后对通讯设备的拓展提供了方便。在这里要顺便说一下IP电话的方案，现在大部分的管廊属于试验段管廊，管廊长度比较短，电话数量不多，IP电话打着光纤电话的旗号，依仗着价格的优势能吸引很多采购者的眼球，也确实能满足管廊现阶段的使用，但是将来随着管廊的扩建，IP电话方案的中心设备扩容费用和随着电话数量的增多系统的复杂程度以及由此带来系统的不稳定性以及高昂的维护费用都对管廊的业主方或运维方带来灾难性的后果。

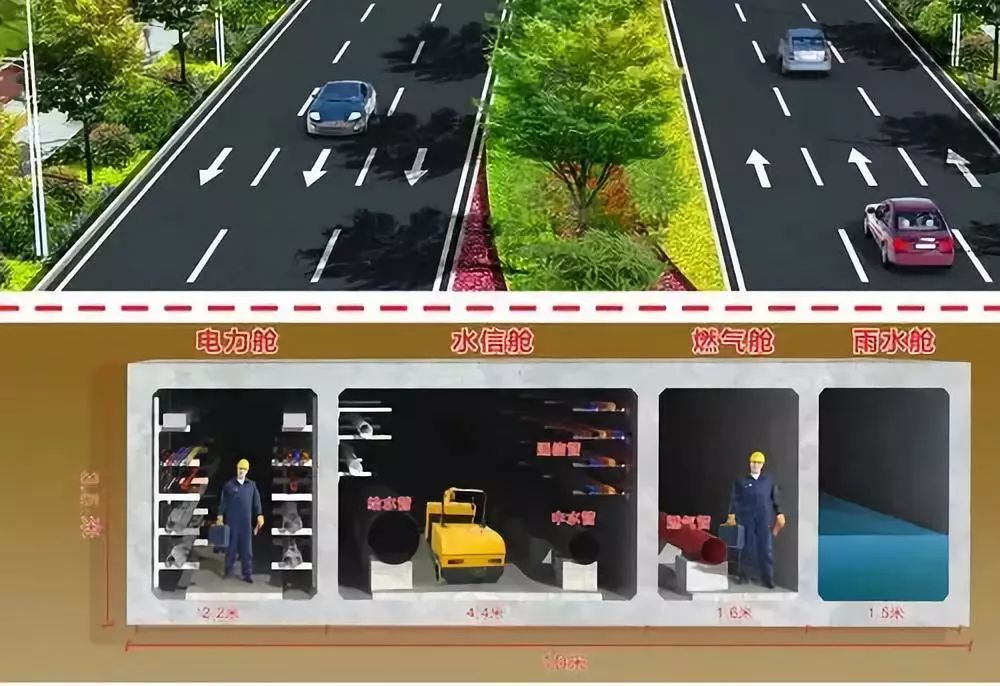

根据管廊不同功能舱的特点，光纤电话的选择也是不同的，在燃气舱必须选择防爆型光纤电话，而且还必须是独立成环，不能和其他舱室有任何连通，这一要求在国家管廊工程项目中标准中5.4.7条有明确规范。

管廊光纤电话目前已经成为管廊建设必备的配套设备，但真正能实现以上功能及保障的管廊光纤通讯系统确凤毛麟角，一些不良厂家打着光纤电话的旗号，实际依然采用的是原有IP电话或紧急工业电话模式，因此在选择上，一定要对系统有清晰的认识，同时也要注意是否符合国家标准。
